SCR System med Digital Airless Multipoint® Urea Injection

Digital Airless Multipoint teknologien er resultatet af mange års innovativt udviklingsarbejde omkring dosering og dyse teknologi.

Digital Dosing

I 1998 gav Grundfos DANSK TEKNOLOGI til opgave at udvikle et komplet program af doseringspumper til præcis dosering af kemikalier. Grundfos ønskede at der blev udviklet en ny, epokegørende teknologi der kunne positionere Grundfos stærkt i forhold til konkurrenterne.

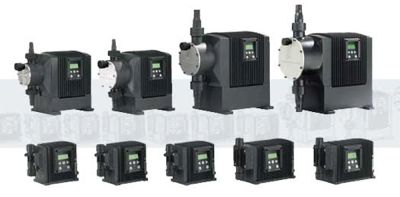

Traditionelle doseringspumper benytter en elektromagnet som drivkilde, hvilket gør præcis indstilling besværlig. De pumper der blev udviklet er styret med en stepmotor. Herved opnås fuld elektronisk kontrol over pumpemembranen, en meget præcis dosering og langt mindre pulsering. Da udviklingsopgaven var afsluttet var der udviklet et komplet pumpeprogram med ydelser på op til 48 liter/time. Dynamikområde for de enkelte modeller er 1:1000 hvilket betyder at f.eks. den største pumpe kan dosere præcist fra 48 ml/time til 48 liter/time.

Programmet blev hurtigt en succes på markedet og DANSK TEKNOLOGI fik til opgave at videreudvikle teknologien med større pumper op til 940 liter/time.

Pumper til SCR systemer

På grund af de digitale doseringspumpers unikke egenskaber kom der hurtigt forespørgsler på tilpassede specialmodeller til brug i forbindelse med urea dosering til SCR (selectiv catalytic reaction). Der blev indgået et samarbejde mellem katalysator-producenten Haldor Topsøe og Grundfos med DANSK TEKNOLOGI som udviklingspartner omkring udvikling af specialmodeller til test installationer i forbindelse med SCR på lastvogne.

DANSK TEKNOLOGI leverede mere end 200 systemer til test og installation hos førende motorproducenter.

NoNOx - 1st. generation

På grund af den store interesse fra markedet for ureapumper, baseret på den digitale doseringsteknologi, besluttede Grundfos at få DANSK TEKNOLOGI til, helt fra grunden, at udvikle en dedikeret doseringspumpe som var optimeret til de krav der blev stillet fra motorproducenterne.

Dette udviklingsarbejde blev gennemført i perioden 2003-2006, og resulterede i de såkaldte ”air assisted” NoNOx pumper som i dag sælges til og benyttes af førende motorproducenter i Europa, USA og Kina. Ved Olympiaden 2008 var ca. 1600 af bybusserne i Beijing udstyret med NoNOx pumpe og SCR teknologi, for på den måde at nedbringe forureningen.

NoNOx air assisted SCR er i dag ”state of the art”, og det der leveres til lastvogne. I Europa skal alle nye lastvogne overholde EURO norm 5, i andre lande er der tilsvarende normer. Disse normer angiver den maksimalt tilladelige NOx forurening fra køretøjet. De fleste producenter har valgt at benytte SCR for at sikre opfyldelse af normerne. Såvel NoNOx pumperne som konkurrerende produkter fra andre leverandører benytter trykluft til at forstøve den urea, som i SCR processens katalysator omdanner de giftige NOx’er til vand og kvælstof.

NoNOx – 2nd generation

Brugen af trykluft var nødvendig i 1ste generation, men såvel lastvogns- som motorproducenter begyndte i 2006 at efterspørge udvikling af en teknologi, hvor det ikke er nødvendigt med trykluft. Dels pga. interesse for at mindske energibehovet og CO2 belastningen, men også for at få et endnu mere robust og driftsikkert system.

DANSK TEKNOLOGI blev af Grundfos bedt om at udvikle en ny generation af NoNOx ”airless” pumper. Og samtidig udvikle den nødvendige dyseteknologi, der kunne sikre den effektive forstøvning, som er nødvendig for at få et velfungerende SCR system, uden anvendelse af trykluft.
